Kubernetes 네트워킹 기본

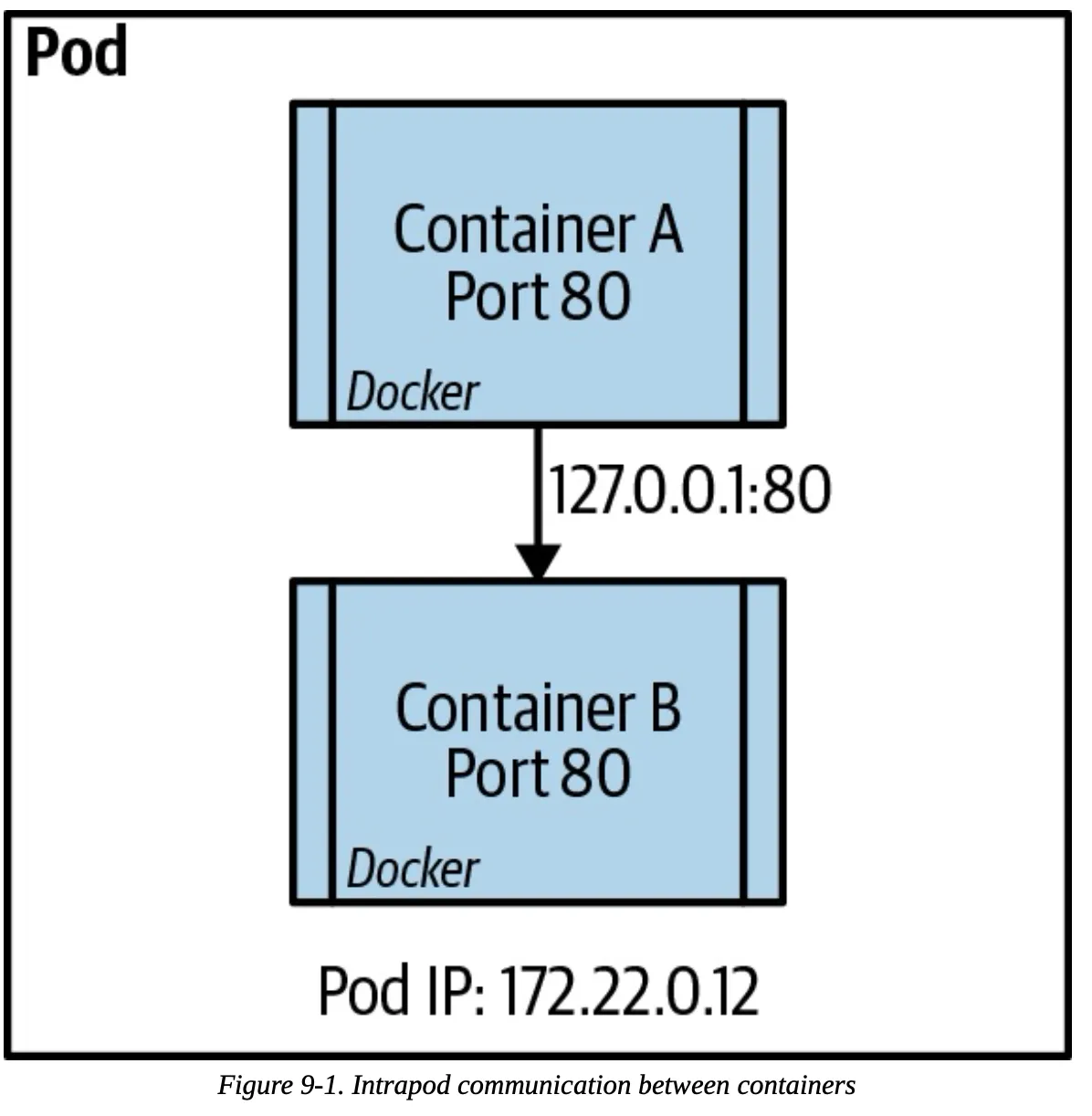

동일 pod 내에서 container 간 통신은 localhost(127.0.0.1)로 가능.
1.

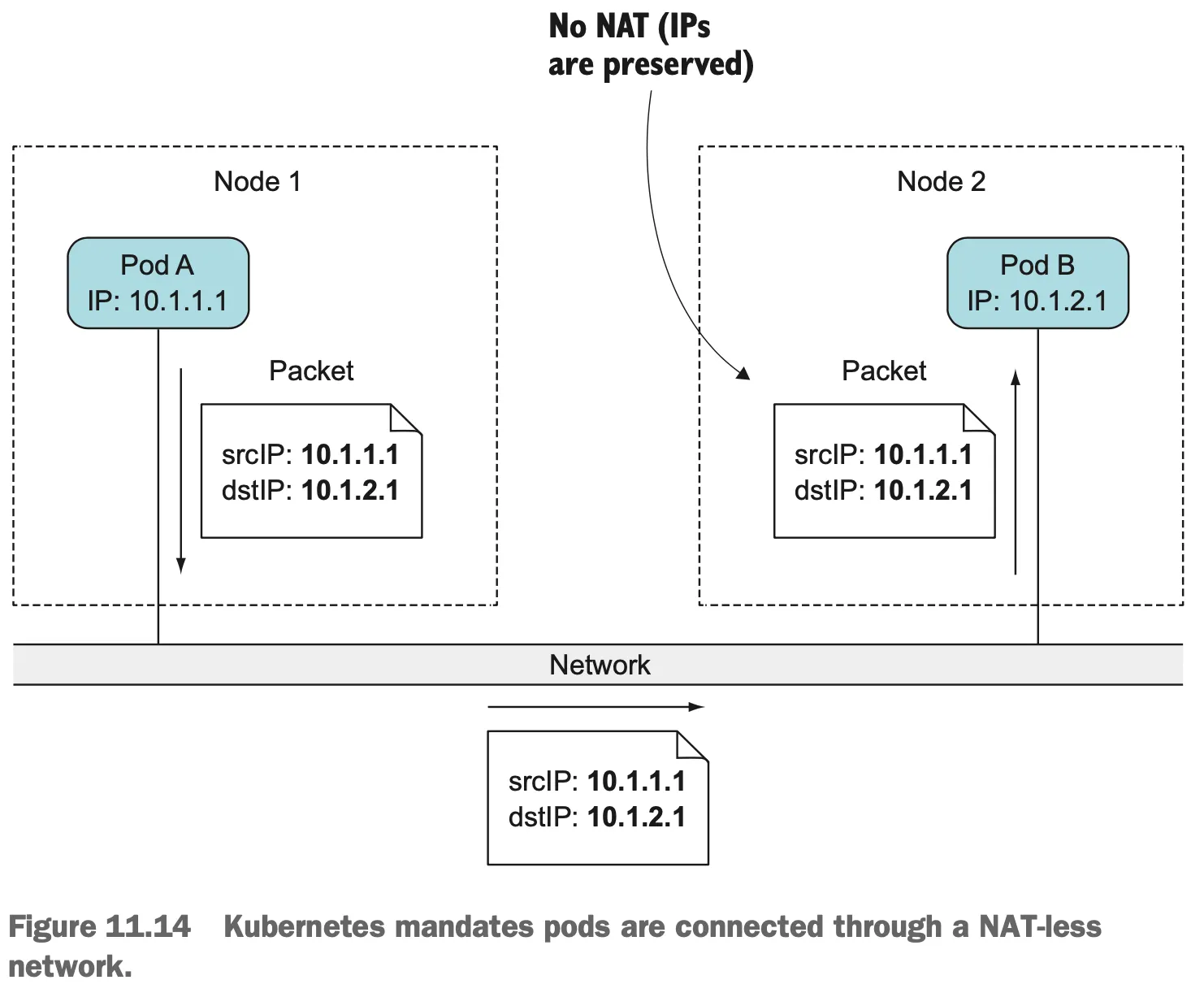

동일 cluster 내에서 pod 간 통신은 서로 다른 node에 있다 하더라도 NAT(Network Address Translation)없이 가능
•
참고로, node 간에도 NAT 없이 통신 가능(pod <> pod, node <> node 모두 k8s mandatory)
Service
기본 사항
•
서비스(Service) 존재 이유 : 아래 문제를 해결하기 위해
◦
pod는 하루살이다(ephemeral) : pod는 언제 사라질지 모름.
◦
k8s는 pod에 IP 할당을 pod가 스케줄된 후에, 그리고 시작되기 전에 함 : client는 pod의 IP를 알 수 없음.
◦
수평 확장은 여러 pod가 동일 서비스를 제공 가능함을 의미함 : client는 단일 IP로 서비스에 접근할 수 없음.
•
모든 서비스(Service)는 자신만의 IP(Cluster IP, VIP(Virtual IP)), port를 가짐(예외 : headless service. ClusterIP : None 설정)
•

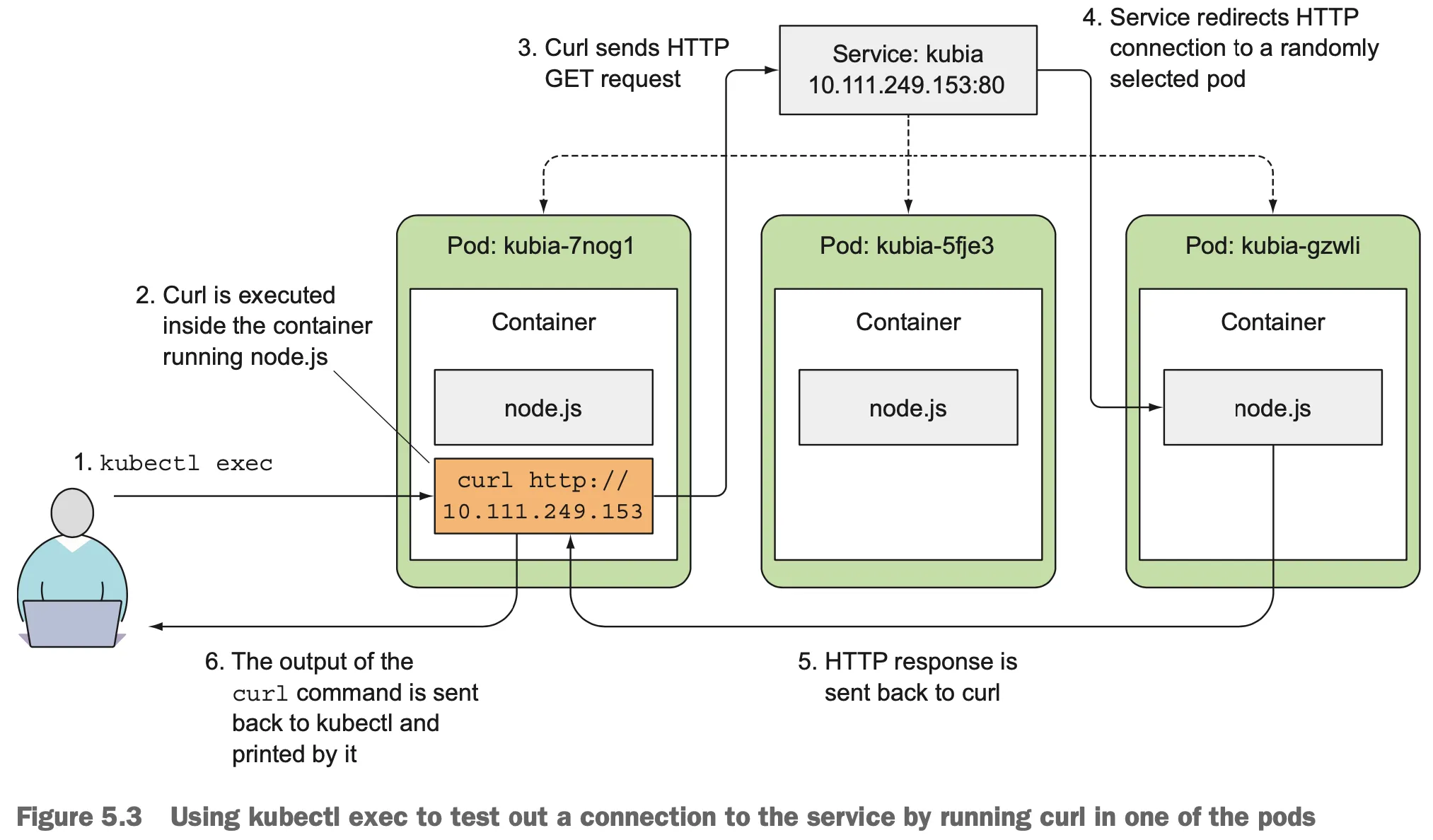

pod에 대한 자체적 load balancer 기능 포함(노드 내 pod 간, 노드 외 pod 간에 관계 없이)
•
자체 DNS 이름을 가짐(metadata.name 참조).
•
3개 타입이 있음: ClusterIP, NodePort, LoadBalancer
•
L4에서 동작함.
서비스 타입 별 설명
1. ClusterIP 타입
•
Service 기본값
•
이 자체 만으로는 클러스터 외부에서 해당 Service에 접근 불가

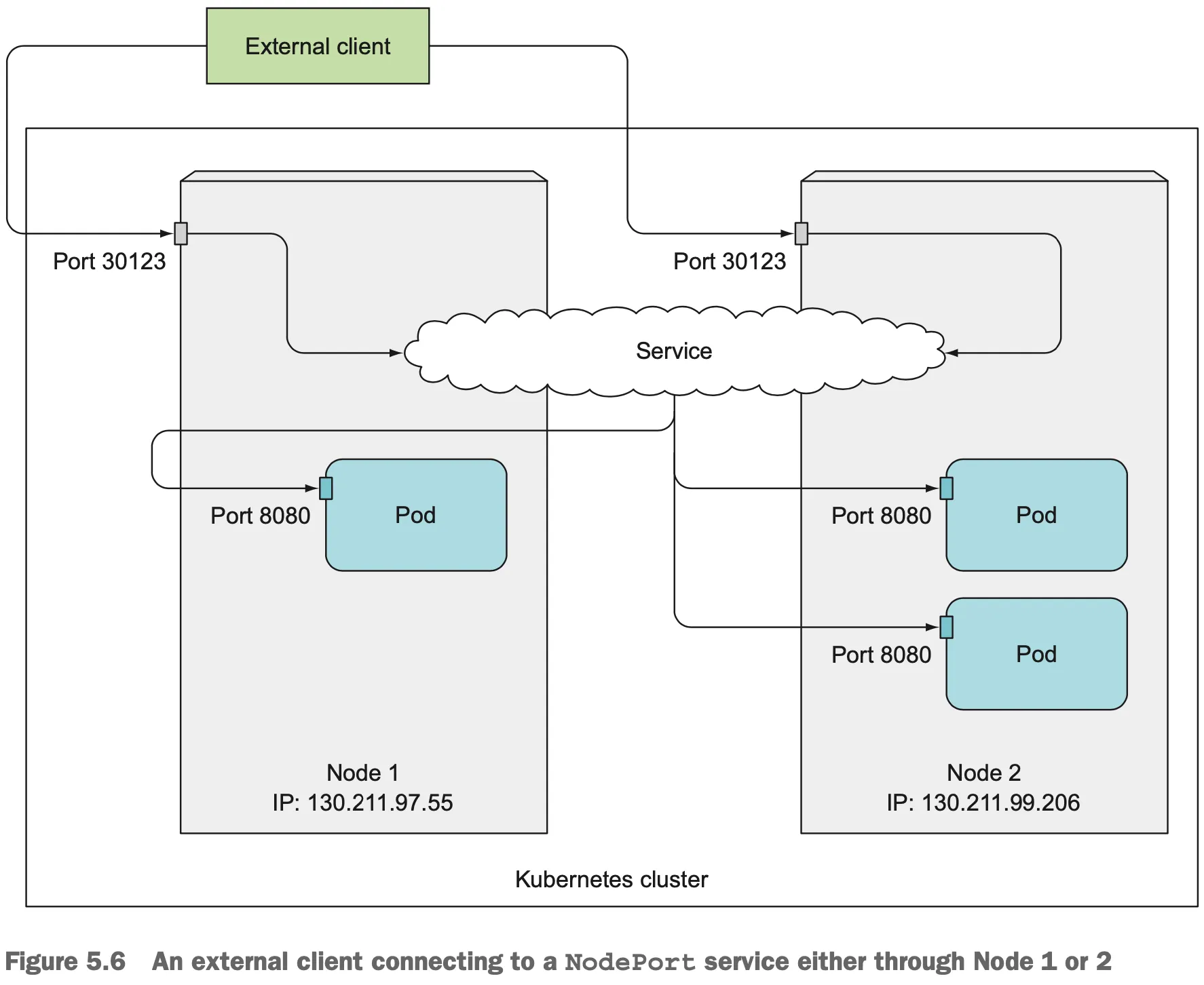

2. NodePort 타입
•
클러스터의 각 노드에 서비스 IP와 PORT에 대응하는 port를 할당 - 할당 가능 번호는 30000 ~ 32767
•
ClusterIP 의 IP, port 뿐 아니라, Node의 IP 및 해당 node port로도 접근 가능 - 일반적으로 자동 로드밸런서를 제공하지 않는 온프레미스 등에 사용

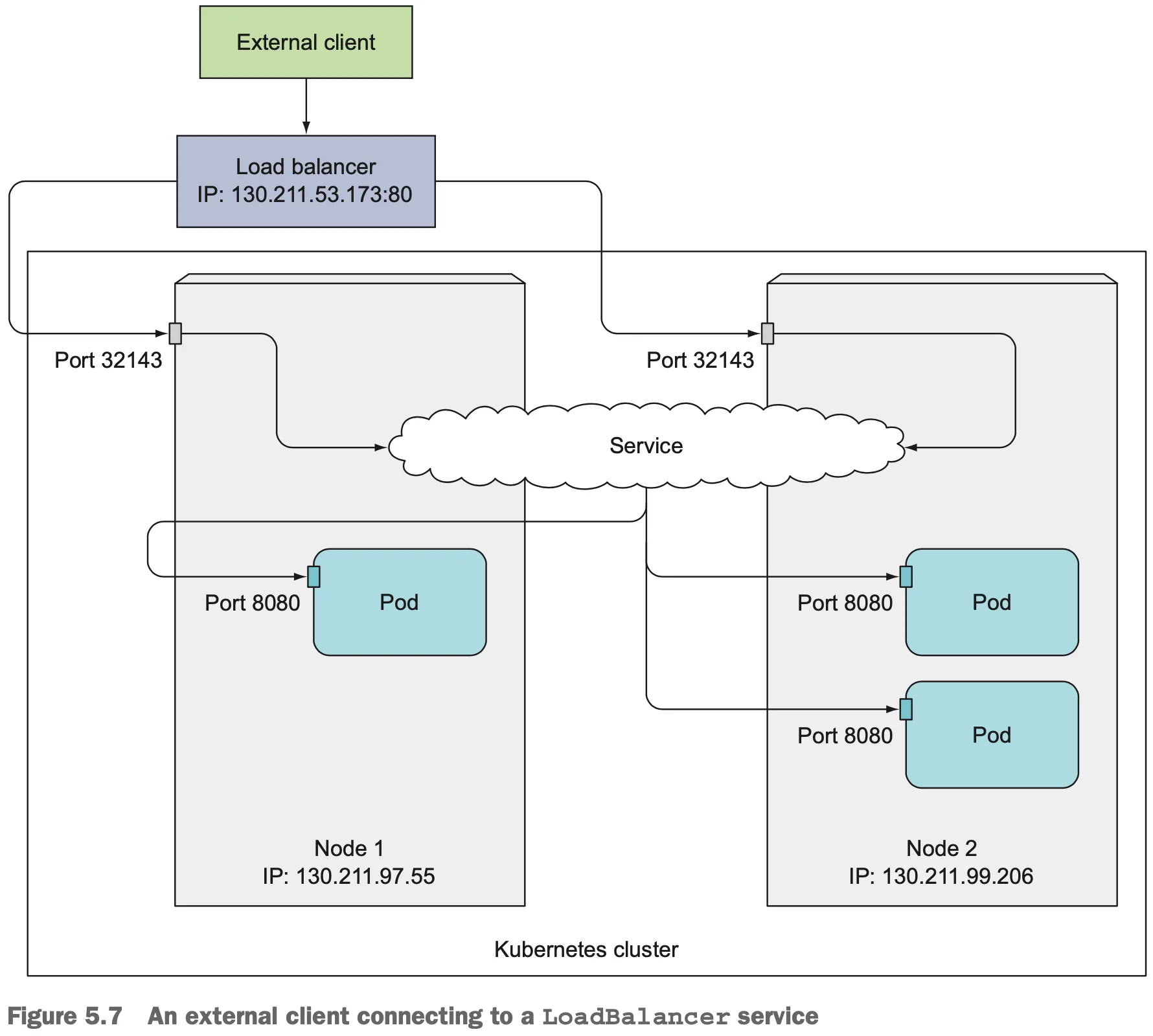

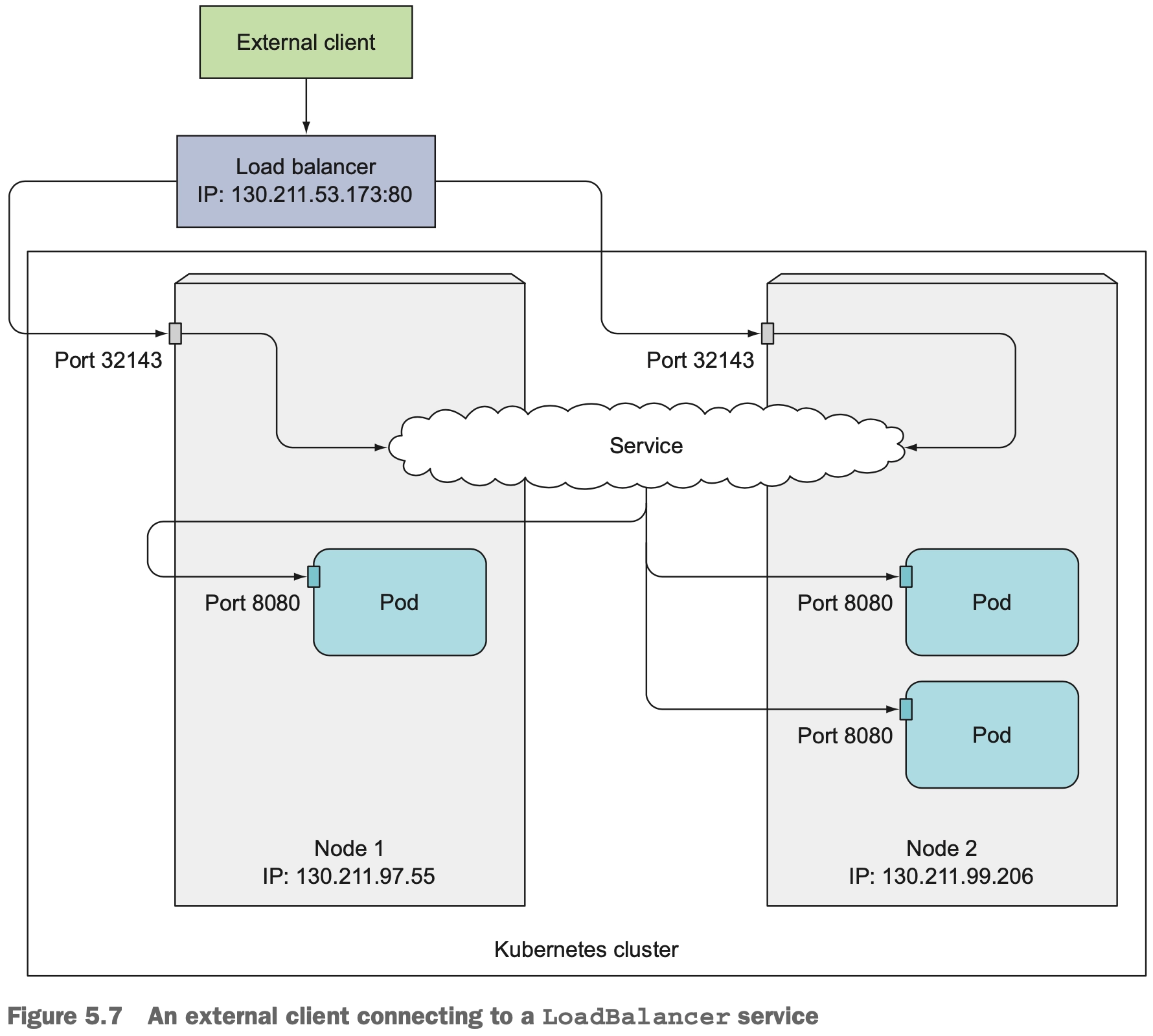

3. LoadBalancer 타입
•
NodePort 의 확장 - 외부(e.g. 클라우드 공급자)에서 제공하는 load balancer를 사용
•
보통 해당 load balancer에는 public IP를 가지며, 모든 커넥션을 service로 전달
•
서비스 별로 생성됨(One important reason is that each LoadBalancer service requires its own load balancer with its own public IP address)
서비스 내부 구조 : kube-proxy
•
client에서 Service로의 모든 인입은 kube-proxy 프로세스가 처리.
•

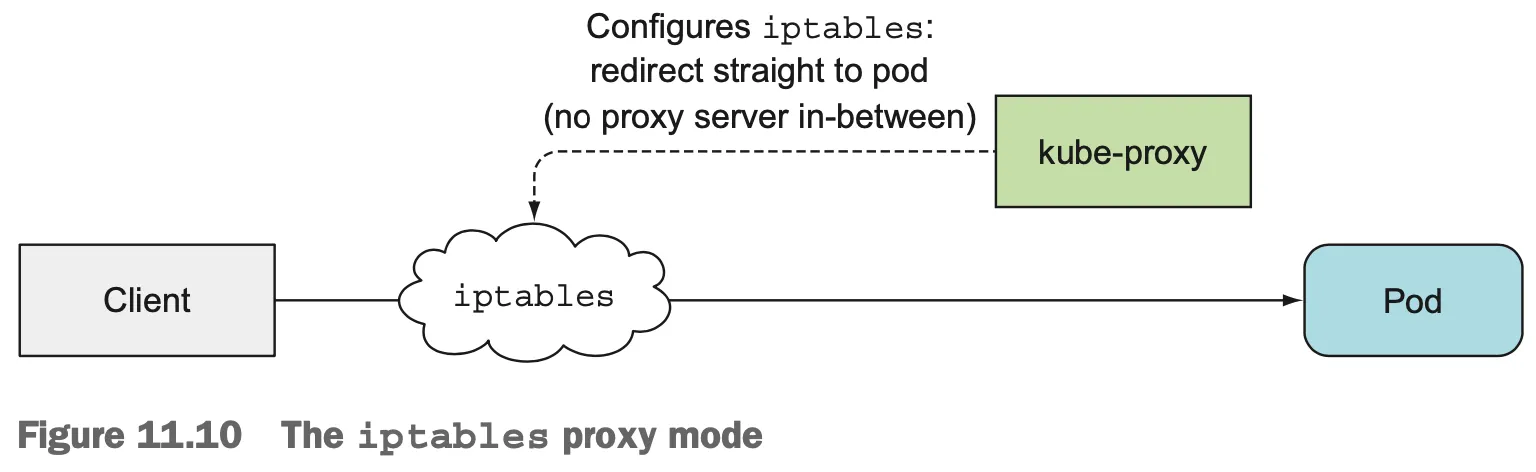

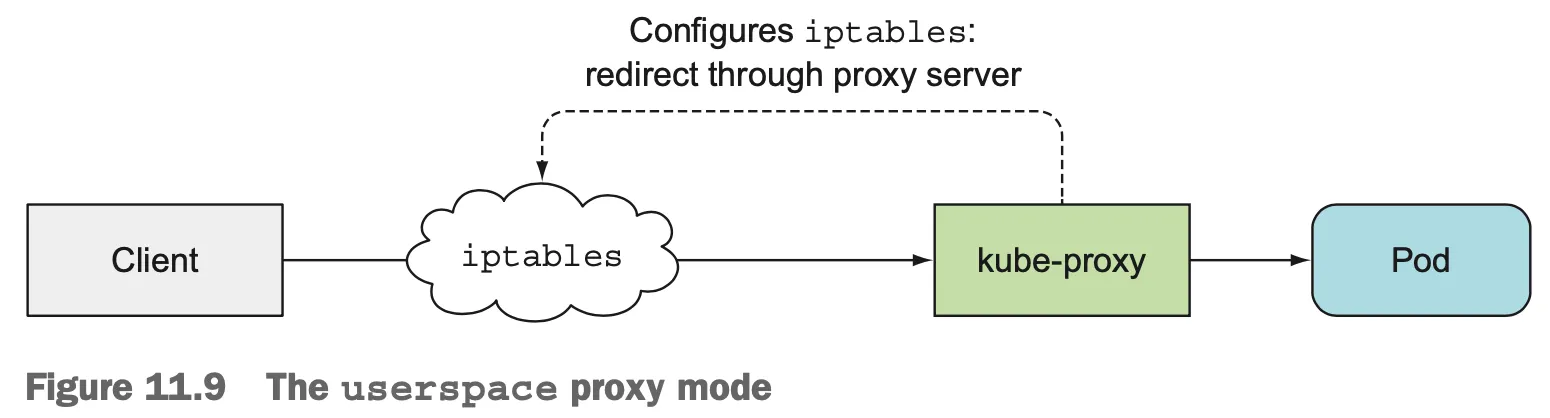

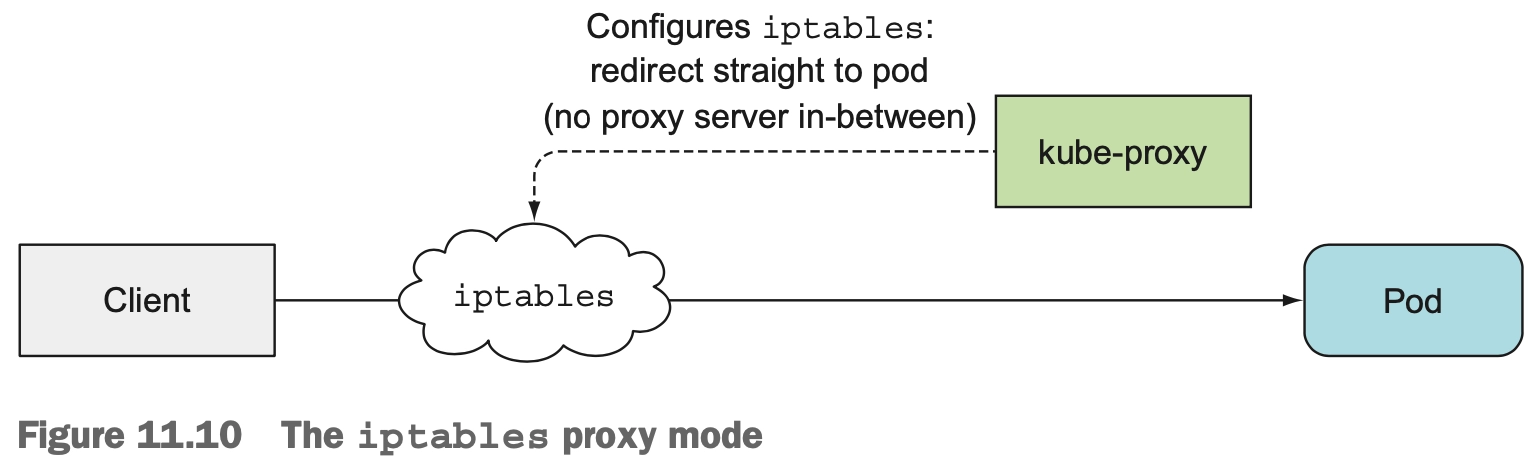

kube-proxy는 Service로의 connection 발생 시 pod로 연결(설명은 userspace 모드로 설명했지만 기본값으로 실제는 iptables 모드로 동작(w/ netfilter. 성능상 이유). kube-proxy는 iptables로 rule 설정을 담당)
•
kube-proxy는 service내 pod가 하나 이상일 경우 load balancing도 담당(When a service is backed by more than one pod, the proxy performs load balancing across those pods)
◦
userspace 모드 : round robin
◦
iptables 모드 : random
•

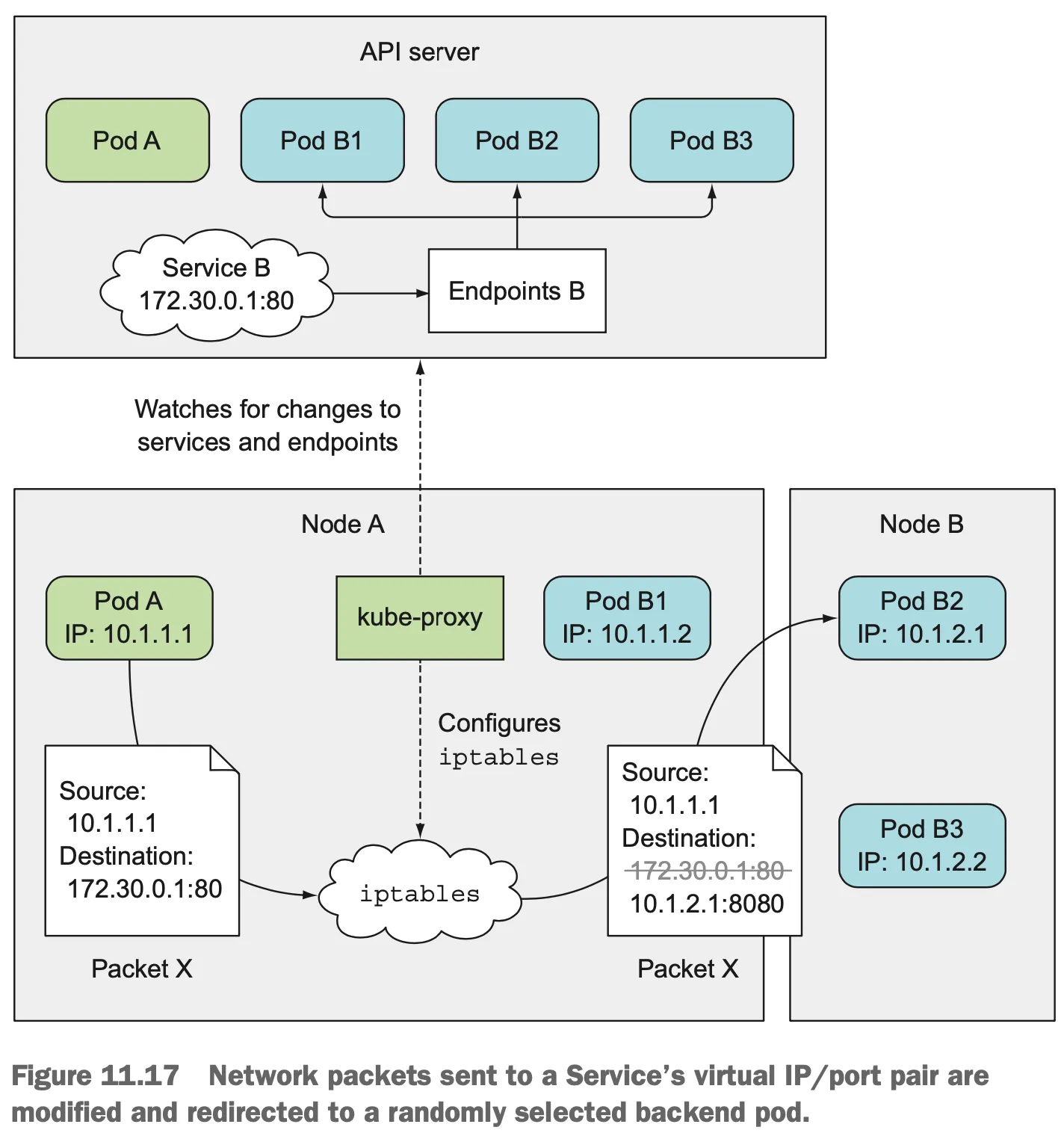

Service에 할당된 IP, port는 가상이기에 이를 참조하는 모든 packet은 kube-proxy가 실제(pod) IP, port로 변환. 따라서 Service로는 ping도 불가.
•
kube-proxy는 service의 변경 뿐 아니라 Endpoints 객체의 변경도 함께 모니터링함(Endpoints 객체는 해당 서비스의 모든 pod에 대한 IP/port 목록을 가짐)
Service 생성 과정
1.
Service 생성 명령 전달 to API server
2.
Service는 가상 IP 할당받음
3.
API Server가 각 노드의 kube-proxy에 service가 생성됨을 알림
4.
각 kube-proxy는 iptables 규칙 설정을 통해 자신의 노드에 해당 서비스의 주소에 대한 설정(destination이 서비스의 IP/port인 패킷을 가로채서, destination이 해당 서비스의 한 pod를 가리키도록 설정)
